氣動快切蝶閥結構與原理

氣動快切蝶閥是一類以壓縮空氣為動力源，實現快速啟閉控制的閥門產品，常用于要求緊急切斷或快速切換的工況。憑借動作靈敏、結構緊湊和密封可靠的特點，該閥門在化工、冶金、電力、環保及能源輸送等行業得到了廣泛應用。

一、結構組成

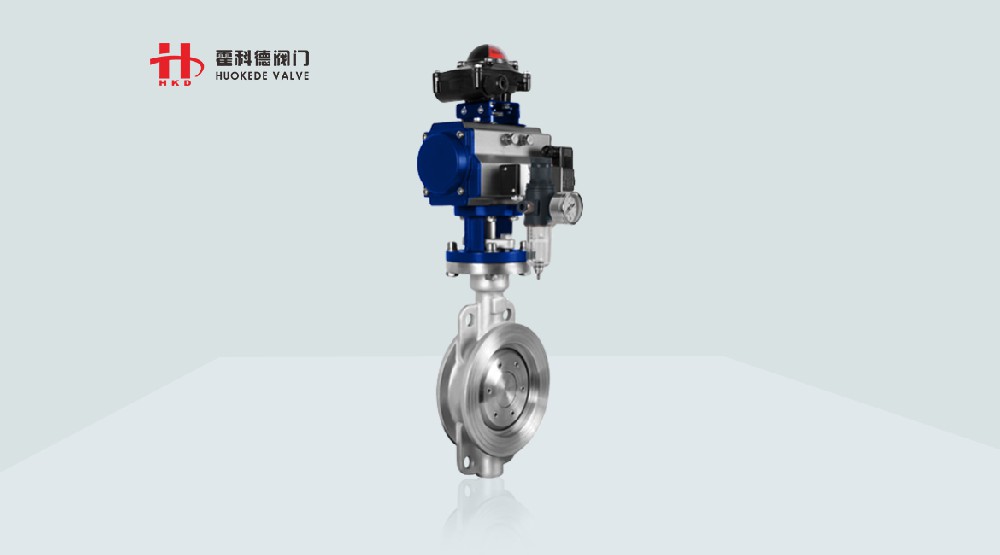

氣動快切蝶閥的基本結構由閥體、閥板、閥桿、密封圈及氣動執行機構組成。

? 閥體：通常采用碳鋼、不銹鋼或合金材料制造，適應不同介質和工況。

? 閥板：作為啟閉件，在氣動執行機構驅動下旋轉90°即可實現全開或全關。

? 閥桿：連接閥板與執行機構，要求具有較高強度和耐磨性能。

? 密封圈：多為橡膠、聚四氟乙烯或金屬密封結構，保證閥門在高壓、高溫或強腐蝕介質下仍能保持良好的密封性。

? 氣動執行機構：通過壓縮空氣驅動活塞或齒輪齒條機構，將直線運動轉化為閥板的旋轉動作，實現閥門的快速切換。

二、工作原理

當控制系統發出開關信號后，壓縮空氣進入執行機構的腔體，推動活塞瞬時動作。閥桿帶動閥板旋轉，完成啟閉過程。由于采用氣動驅動，其開關時間通常在1～3秒之間，遠快于電動或手動操作。若配合電磁閥、限位開關及定位器使用，還可實現遠程自動控制與信號反饋。

三、性能特點

1. 啟閉速度快：適用于緊急切斷或需要快速切換的場合。

2. 密封可靠：多樣化密封結構，滿足不同工況需求。

3. 結構緊湊：安裝空間小，維護方便。

4. 自動化程度高：易于與DCS、PLC系統聯動，提升工藝安全性。

四、典型應用

氣動快切蝶閥常見于燃?xì)夤艿揽焖偾袛嘞到y(tǒng)、化工反應釜進出口控制、電廠脫硫脫硝裝置及環保除塵系統。在這些場合下，閥門的快速響應能力能夠有效保障設備運行安全，提高生產效率。
